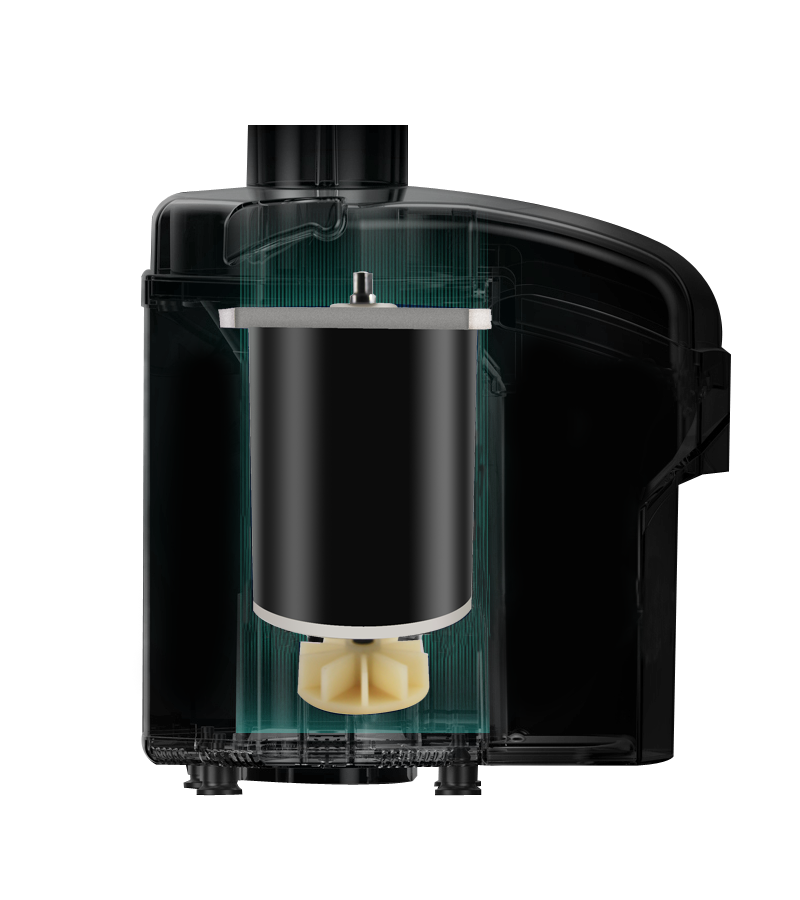

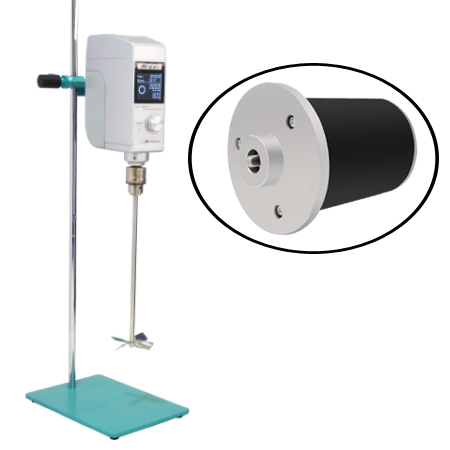

接上篇文章頂置式電動攪拌器的永磁直流無刷電機的脈動轉矩分為幾類，剛說完齒槽轉矩，下面說說紋波轉矩

有定子電流產生的磁動勢與轉子相互作用而產生，包括兩部分：

1. 電磁轉矩紋波有定子電流產生的磁動勢與轉子磁阻隨角度的變化用而產生，方波型 永磁無刷直流電機在120°導通方式控制下產生換相轉矩波動本質上也屬于電磁轉矩波紋

2. 磁阻轉矩波紋有定子電流產生的磁動勢與轉子磁阻隨角度的變化作用而產生，對于表面安裝式磁鋼結構的永磁直流無刷電機，由于轉子磁阻幾乎不隨位置而變化，因此磁阻轉矩可以忽略。

   頂置式電動攪拌器永磁無刷直流電機呈現的轉矩波動是齒槽轉矩和波紋轉矩之和齒槽轉矩與電機本體結構密切相關，通過調整磁鋼的密度，分數槽盒采用定子斜槽、轉子錯極的方法可以抑制齒槽轉矩。對于表面安裝式的永磁直流無刷電機電磁轉矩波紋主要是波形轉矩，它主要由于電機的反反電動勢波形和繞組電流波形偏離理想的激勵波形而產生 。

   由于齒槽轉矩和電機的本體有關，因此在此只討論波紋轉矩，方波型的永磁無刷直流電機一般采用120°導通方式，每隔60°換相一次，由于繞組的電感存在以及逆變器母線電壓的限制，換相繞組電流不能突變，從而在換相時刻產生轉矩波動。三相六狀態空供職永磁無刷電機的換相時刻三相繞組電流的變化規律，指出根據電機轉速不同，換相時開通電流、關斷相電流和非換相相電流的下降速率，非換相繞組電流保持不變，不產生換相轉矩波動。

   由于換相時刻，非換相電流向下凹陷，無法通過電流調節保持電流恒定，因此無法消除換相電流向下凹陷，無法通過電流調節保持電流恒定，因此無法消去換相轉矩波動。

   這次研發的目標是采用永磁直流無刷電機設計頂置式電動攪拌器控制系統，內容如下

1. 分析頂置式電動攪拌器永磁無刷電機調速系統原理，建立電機數學模型仿真分析。

2. 驅動控制系統的策略和換相轉矩波動的分析與研究，解決永磁直流無刷電機轉矩波動問題。

3. 采用芯片為控制核心，設置硬件電路和軟件程序，實現電機調速系統的設計

4. 研發的結構與分析，并結合頂置式電動攪拌器整機調試
